GE-119LF\119\119-DS\119-B\119-T\119-DSY

GE-119

Forged two-pipe body. Full Port

1/4 “-2 ” (600WOG,150WSP)

2-1/2 “-4 ” (400WOG,100WSP) (600WOG,150WSP)

Threaded comply With ANSI B1.20.1

Meet Mss sp-110 Specification

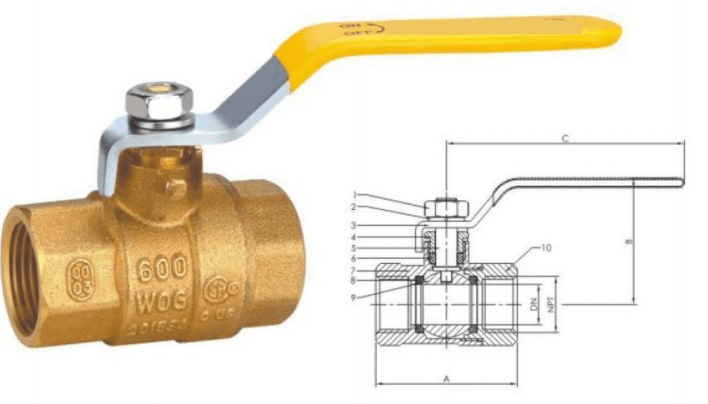

MATERIAL LIST

DIMENSIONS

No.PARTSPECIFICATION
1NutSteel
2Lock washerSteel with chrome or zinc Alloy
3HandleSteel with chrome or zinc Alloy
4Gland nutASTM B124-C37700
5StemASTM B124-C37700
6StempackingTeflon®PTFE
7BonnerASTM B124-C37700
8Seat ringTeflon®PTFE
9BallBrass ASTM B124-C37700 B16-C3600 With hard Chrome plating
10BodyASTM B124-C37700
NPTDNABC
1/4″1042.943.588
3/8″1042.943.588
1/2″1552.64788
3/4″1960.454110
1″2573.558110
1 1/4″328371140
1 1/2″409276140
2″5011283140
2 1/2″65152116.5230
3″75165123.5230
4″99197144254

GE-119-DS

GE-119-B

GE-119-T

GE-119-DSY





GE-119LF

Forged two-pipe body. Full Port

1/4 “-2 ” (600WOG,150WSP)

2-1/2 “-4 ” (400WOG,100WSP) (600WOG,150WSP)

Threaded comply With ANSI B1.20.1

Meet Mss sp-110 Specification

MATERIAL LIST

DIMENSIONS

No. PART SPECIFICATION
1 Nut Steel
2 Lock washer Steel with chrome or zinc Alloy
3 Handle Steel with chrome or zinc Alloy
4 Gland nut ASTM C89550
5 Stem ASTM C89550
6 Stempacking Teflon®PTFE
7 Bonner ASTM C89550
8 Seat ring Teflon®PTFE
9 Ball ASTM C89550
10 Body ASTM C89550
NPT DN A B C
1/4″ 10 42.9 43.5 88
3/8″ 10 42.9 43.5 88
1/2″ 15 52.6 47 88
3/4″ 19 60.4 54 110
1″ 25 73.5 58 110
1 1/4″ 32 83 71 140
1 1/2″ 40 92 76 140
2″ 50 112 83 140
2 1/2″ 65 152 116.5 230
3″ 75 165 123.5 230
4″ 99 197 144 254
